網線
網線
描述
額定溫度：70℃
參考標準：ANSI/EIA/TIA-568c&YD/T1019&IEC61156&UL444
單根裸銅導體
顏色標識PE絕緣
包裝：打卷裝箱或軸裝
最小靜態彎曲直徑：8倍電纜外徑

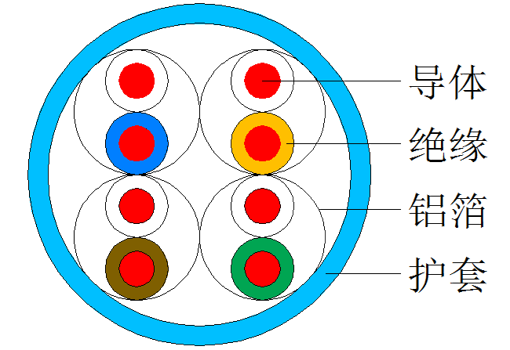

結構
芯線導體：23AWG單根裸銅線
絕緣：PE；外徑：1.35mm（參考）
芯線對絞,顏色分別是：白/藍，白/橙，白/綠，白/粽
成纜：四對芯線對絞集合
外被：PVC或LSZH或PE
直徑：7.50mm參考
物理特性
最小靜態彎曲直徑：8倍電纜外徑
撕裂繩拉力：>200N
電氣特性
| 單根導體直流電阻 | 9.38 Ω/100m |
| 絕緣點火測試(DC) | 2.5 KV |
| 時延差 | 45 ns/100m |
| 特性阻抗 | 100±15 Ω |
| 燃燒試驗 | 垂直燃燒 |
傳輸特性
|
頻率 MHz |
ATT db/10min |
RL db, min |
NEXT db, min |
PSNEXT db, min |
ELFEXT db, min |
PSELFEXT db, min |
PD ns/100m |
|---|---|---|---|---|---|---|---|
| 4 | 3.8 | 23.0 | 65.3 | 63.3 | 55.8 | 52.8 | 552.0 |
| 8 | 5.3 | 24.5 | 60.8 | 58.8 | 49.7 | 46.7 | 546.7 |
| 10 | 5.9 | 25.0 | 59.3 | 57.3 | 47.8 | 44.8 | 545.4 |
| 16 | 7.5 | 25.0 | 56.2 | 54.2 | 43.7 | 40.7 | 543.0 |
| 20 | 8.4 | 25.0 | 54.8 | 52.8 | 41.8 | 38.8 | 542.0 |
| 25 | 9.4 | 24.3 | 53.3 | 51.3 | 39.8 | 36.8 | 541.2 |
| 31.25 | 10.5 | 23.6 | 51.9 | 49.9 | 37.9 | 34.9 | 540.4 |
| 62.5 | 15.0 | 21.5 | 47.4 | 45.4 | 31.9 | 28.9 | 538.6 |
| 100 | 19.1 | 20.1 | 44.3 | 42.3 | 27.8 | 24.8 | 537.6 |
| 200 | 27.6 | 18.0 | 39.8 | 37.8 | 21.8 | 18.8 | 536.5 |
| 250 | 31.1 | 17.3 | 38.3 | 36.3 | 19.8 | 16.8 | 536.3 |
| 300 | 34.3 | 16.8 | 37.1 | 35.1 | 18.3 | 15.3 | 536.1 |
| 400 | 40.1 | 15.9 | 35.3 | 33.3 | 15.8 | 12.8 | 535.8 |
| 500 | 45.3 | 15.2 | 33.8 | 31.8 | 13.8 | 10.8 | 535.6 |
